OP-Aufbau 2 |
|
|
Elektronik- u. Computer Links |

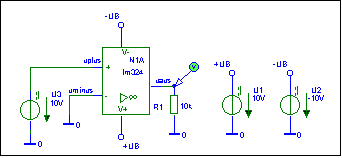

Bei Operationsverstärkern unterscheidet man drei Betriebsarten: 1. ohne Gegenkopplung Die Betriebsart ohne Gegenkopplung wird bei Komparatorschaltungen eingesetzt. Beim Spannungsvergleich zwischen beiden OP-Eingängen wird die gesamte Leerlaufverstärkung genutzt. 2. mit Gegenkopplung Die Ausgangsspannung wird um 180 Grad phasenverschoben auf den Eingang zurückgeführt. Die Ausgangsgröße wird somit von der Eingangsgröße subtrahiert. Der Verstärkungsfaktor lässt sich dadurch beliebig (in den möglichen Grenzen) verändern. 3. mit Mitkopplung Die Ausgangsspannung wird phasengleich auf den Eingang zurückgeführt. Diese Art der Rückkopplung wird bei Oszillatoren eingesetzt. Bei einem Audio-Verstärker führt dieser unerwünschte Effekt zur Schwingneigung. Das Signal wird völlig verzerrt. Aufgrund der sehr hohen Leerlaufverstärkung von 100000 (LM324), bedingt eine Spannungsdifferenz von nur 100uV zwischen den beiden Eingängen (+ und -) eine Aussteuerung bis 10V. Mittels der Operationsverstärker-Kennlinie lässt sich dieser Zusammenhang darstellen. Schaltung zur Simulation unter PSpice:
|
