Komparator

Elektronik- u. Computer Links

  Bild1: Komparator Grundschaltung

  Analoge Komparatoren werden in der Schaltungstechnik zum Spannungsvergleich
  eingesetzt.

  Hierbei wird eine vorgegebene Referenzspannung URef. z.B. am nichtinvertierenden
  Eingang (+) mit dem am invertierenden Eingang (-) vorliegenden Spannungswert verglichen.
  Da ein Operationsverstärker über eine sehr hohe Leerlaufverstärkung verfügt,  wird nahezu
  im Bereich der Vergleichsspannung geschaltet. Die Spannungsdifferenz beider Eingänge
  beträgt ungefähr 50...100uV (als Beispiel) und ist abhängig vom verwendeten
  Operationsverstärker bzw. dessen Leerlaufverstärkung.

  Da die Empfindlichkeit gegenüber Störungen sehr groß ist, wird oftmals eine Hysterese
  verwendet. Somit existieren zwei getrennte Schaltpunkte, die die Störanfälligkeit am
  Eingang verringern.

  Das nächste Beispiel zeigt die Störempfindlichkeit bei ungünstigen äußeren Einflüssen.
  (z.B. 50Hz Brummspannung, Rauschen)

  Die folgenden Beispiele zeigen verschiedene Komparatoren mit Schalthysterese:

  1) nicht-invertierender Schmitt-Trigger
  2) nicht-invertierender Schmitt-Trigger mit Referenzspannung
  3) invertierender Schmitt-Trigger

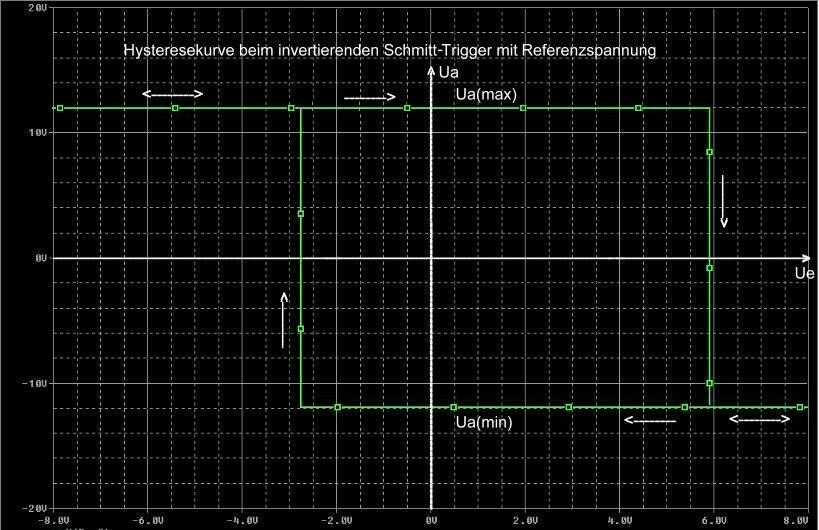

  4) invertierender Schmitt-Trigger mit Referenzspannung   /  Hysteresekurve  (Beispiel)
  5) unipolarer Komparator im Single Supply Betrieb (einfache Betriebsspannung)
