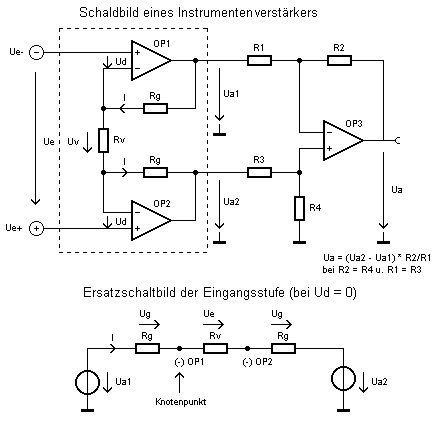

Der Instrumentenverstärker

  Ein Instrumentenverstärker ist eine verbesserte Variante des Subtrahierverstärkers.
  Man nutzt die Hochohmigkeit der Differenzeingänge (Ue+ u. Ue-). Die Eingangswiderstände
  des Subtrahierverstärkers werden vermieden. Somit kann eine Messspannung ohne
  Belastung des Messobjekts ermittelt werden. Der auftretende Messfehler ist somit
  wesentlich geringer.

  Die Herleitung des Gesamtverstärkungsfaktors wird auf der nächsten Seite dargestellt.

  Wichtig:
  Sämtliche Berechnungen beziehen sich auf die angenommene Spannungspfeilrichtung
  der Eingangsspannung Ue.
